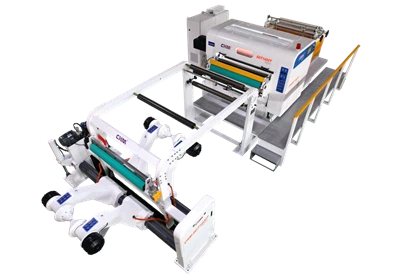

SGT-1500H Fly Sheeter sincronizado de alta precisão

A laminadora sincronizada de alta precisão CHM-SGT1500H, com sistema de corte de posição automático, apresenta cortes limpos e sem fibras com alta precisão dimensional. Melhor para papel cartão, papel de arte, papel kraft e papel de embalagem ou cartão, etc.

Enviar inquérito

Introdução de Produto

A cortadora de facas duplas da série CHM-SGT adota um design avançado de cilindros de facas rotativas duplos que são acionados diretamente por servo motor CA de alta potência com alta precisão e corte limpo. A precisão de corte pode atingir ± 0 0,5 mm. Adote servo motor CT avançado de alta potência para controlar lâminas duplas, o que pode eliminar efetivamente a lã de papel.

Parâmetro de produtos

Modelo	CHM-SGT1500H II
1. Tipo de corte	Lâmina superior e lâmina inferior rotativa
2. gramatura do papel	150-1000GSM
diâmetro do carretel	Máx. 1800mm(71")
4. Largura finalizada	Máx. 1500mm(59")
5. Comprimento da folha acabada	Mín.400-Máx. 1700 mm
6. Núm. de corte de rolos	4 rolos
7. Precisão de corte	±0,5 mm
8. Máx. velocidade de corte	400 cortes/min
9. Máx. velocidade de corte	300m/min
10. Exigência da pressão do ar	0.8MPa
11. Tensão	AC380V/220Vx50Hz
12. Potência total:	98 kW
14. Saída	A produção real depende do material e do peso do papel e do processo de operação correto

Detalhes da chave do produto

01.

Cortador de folhas rotativo duplo de alta precisão

Avental de ferramentas superior e inferior

Adotar servo motor CT avançado de alta potência e controlar o cortador de parafuso duplo pode efetivamente eliminar rebarbas de papel.

02.

Suporte para desenrolar

1) Diâmetro máximo do carretel: 1800 mm (71 ")

2)Largura máxima do carretel:1500mm(59")

3)Largura mínima do carretel

4)Tamanho do núcleo

5) HID. Condução

6) O braço do clipe se move para frente ou para trás acionado por HYD

7) Prenda o braço para cima ou para baixo acionado por HYD

8)Sistema de freio pneumático

9) Rolo dançante com suporte relacionado

03.

sistema de corrida automática

1)Tipo

Suporte elétrico para empilhamento de papel, ele pode descer automaticamente quando o papel se acumula até uma certa altura.

2)Altura da pilha de papel: Máx. 1700mm (66,9")

3)Tamanho do papel acabado:

L=1500mm(59")

C=1700mm(66,9")

4)Peso do empilhador:2500kgs

5) Jogge: tipo dinâmico jogger para frente

e ambos os lados; porta traseira tipo ajustável

04.

Sistema de corte intermediário e coleta de bordas de resíduos

1)Estilo

Faca de corte ajustável e tubo de exaustão para borda residual

ambos os lados

2)Cortador superior

Ajustável para cima ou para baixo, a largura de corte pode ser ajustada manualmente

3) Cortador inferior

A cortadora é fixa, a largura de corte pode ser ajustada manualmente

4) Moinho de vento: acionado por motor de 5,5 kw

5)Tubo de coleta tipo Y para borda de resíduos

tecnologias-chave do produto

05.

Sistema transportador de papel

1)Tipo:

Transporte horizontal com vários estágios para contagem

e empilhando convenientemente

2)A primeira fase de transporte

Para separar o papel cortado rapidamente

3)A segunda fase de transporte

Para transportar papel em formato de ladrilho com velocidade lenta,

ou controle de atuação de ligação

4) A correia de desaceleração de potência é adotada para evitar impacto violento no processo de empilhamento de papel em alta e baixa velocidade diferencial de deslocamento do papel. Tem um bom efeito em papel fácil de riscar, sem qualquer vestígio ou ponto de luz.

06.

Dispositivo de contagem automática e inserção de etiquetas

1)Tipo

Insira depois de contar com precisão

2)Função

A, após inserir o número de pedaços de papel na HMI,

então ele pode funcionar de acordo com os requisitos.

B, Reabasteça o produto com defeito
